Транзистор 2SC1567A-R

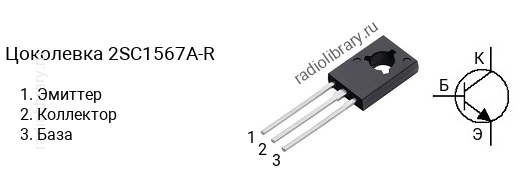

Цоколевка транзистора 2SC1567A-R

Цоколевка транзистора 2SC1567A-R (маркируется как C1567A-R)

Характеристики транзистора 2SC1567A-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 1.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 130 до 220
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC1567A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1567A-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC1567A-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1567A-R часто наносится без первой цифры и буквы, т.е. маркируется как "C1567A-R".

Комплементарная пара

Комплементарной парой для 2SC1567A-R является транзистор 2SA794A-R c p-n-p структурой.

Аналоги

Транзистор 2SC1567A-R можно заменить на 2N5655, 2N5655G, 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC1565, 2SC1565-R, 2SC1565A, 2SC1565A-R, 2SC2481, 2SC2590, 2SC2590-Q, 2SC2590-R, 2SC2690, 2SC2690A, 2SC2824, 2SC2824-Y, 2SC2899, 2SC3116, 2SC3117, 2SD600K, 2SD669, BD127, BD128, BD129, BD157, BD158, BD159, BD410, BUX86, BUX87, KSC2690, KSC2690A, KSE340, KTC2800, KTC2800-Y, KTC2803, MJE340, MJE340G, MJE344, MJE344G
