Транзистор 2SB947A

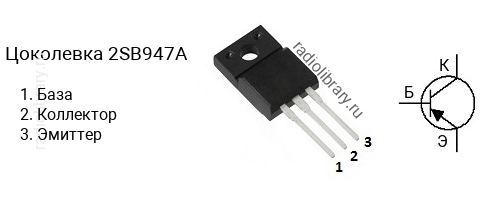

Цоколевка транзистора 2SB947A

Цоколевка транзистора 2SB947A (маркируется как B947A)

Характеристики транзистора 2SB947A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 260
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB947A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB947A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SB947A-Q - в диапазоне от 90 до 180, 2SB947A-P - в диапазоне от 130 до 260.

Маркировка

Обозначение на корпусе транзистора 2SB947A часто наносится без первой цифры и буквы, т.е. маркируется как "B947A".

Аналоги

Транзистор 2SB947A можно заменить на 2SB948A, BD546A, BD546B, BD546C, BD808, BD810, BDT82, BDT82F, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F
