Транзистор 2SB940

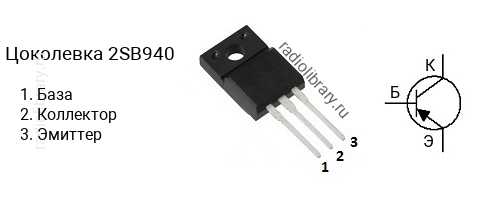

Цоколевка транзистора 2SB940

Цоколевка транзистора 2SB940 (маркируется как B940)

Характеристики транзистора 2SB940

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -200 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 240
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB940 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB940-Q имеет коэффициент усиления в диапазоне от 60 до 140, 2SB940-P - в диапазоне от 100 до 240.

Маркировка

Обозначение на корпусе транзистора 2SB940 часто наносится без первой цифры и буквы, т.е. маркируется как "B940".

Комплементарная пара

Комплементарной парой для 2SB940 является транзистор 2SD1264 c n-p-n структурой.

Аналоги

Транзистор 2SB940 можно заменить на 2SA1668, 2SB546, 2SB547, 2SB940A, KSB546, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G
