Транзистор 2SB906-Y

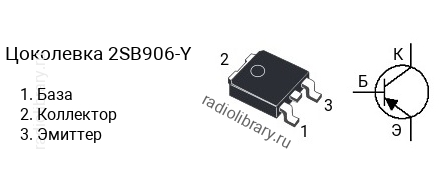

Цоколевка транзистора 2SB906-Y

Цоколевка транзистора 2SB906-Y (маркируется как B906-Y)

Характеристики транзистора 2SB906-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 9 МГц
  • Корпус: TO-252

Классификация по hFE

Транзисторы серии 2SB906 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB906-O имеет коэффициент усиления в диапазоне от 60 до 120, 2SB906-Y - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SB906-Y часто наносится без первой цифры и буквы, т.е. маркируется как "B906-Y".

Комплементарная пара

Комплементарной парой для 2SB906-Y является транзистор 2SD1221-Y c n-p-n структурой.

Аналоги

Транзистор 2SB906-Y можно заменить на KTA1040D, KTA1040D-Y, KTA1042D, KTA1046-Y
