Транзистор 2SB709A-R

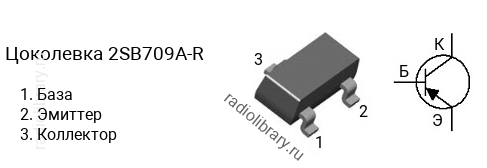

Цоколевка транзистора 2SB709A-R

Цоколевка транзистора 2SB709A-R

Характеристики транзистора 2SB709A-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 460
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SB709A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB709A-Q имеет коэффициент усиления в диапазоне от 160 до 460, 2SB709A-R - в диапазоне от 160 до 460, 2SB709A-S - в диапазоне от 160 до 460.

Комплементарная пара

Комплементарной парой для 2SB709A-R является транзистор 2SD601A-R c n-p-n структурой.

Аналоги

Транзистор 2SB709A-R можно заменить на 2SA1037, 2SA812, BC807, BC856, BC857, BC860, BCW68, BCX17, FMMTA55, FMMTA56, FMMTA92, KSA812, KST55, KST56, KST92, KST93, MMBT4354, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56, PMBTA92
