Транзистор 2SB1556-A

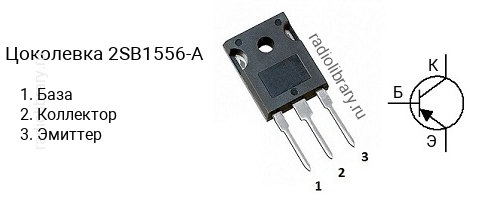

Цоколевка транзистора 2SB1556-A

Цоколевка транзистора 2SB1556-A (маркируется как B1556-A)

Характеристики транзистора 2SB1556-A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -140 В
  • Напряжение коллектор-база, не более: -140 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 120 Вт
  • Коэффициент усиления транзистора по току (hfe): от 5000 до 12000
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SB1556 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1556-A имеет коэффициент усиления в диапазоне от 5000 до 12000, 2SB1556-B - в диапазоне от 9000 до 18000, 2SB1556-C - в диапазоне от 15000 до 30000.

Маркировка

Обозначение на корпусе транзистора 2SB1556-A часто наносится без первой цифры и буквы, т.е. маркируется как "B1556-A".

Аналоги

Транзистор 2SB1556-A можно заменить на 2SA1106, 2SB1558, 2SB1558-A, 2SB1559, 2SB1559-O, 2SB1560, 2SB1560-O, BDV66D
