Транзистор 2SB1417A-P

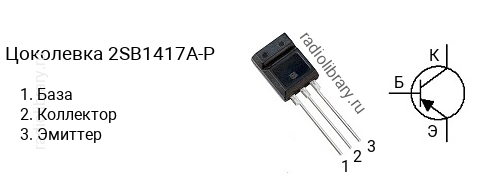

Цоколевка транзистора 2SB1417A-P

Цоколевка транзистора 2SB1417A-P (маркируется как B1417A-P)

Характеристики транзистора 2SB1417A-P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 250
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: MT-4

Классификация по hFE

Транзисторы серии 2SB1417A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1417A-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SB1417A-P - в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SB1417A-P часто наносится без первой цифры и буквы, т.е. маркируется как "B1417A-P".

Комплементарная пара

Комплементарной парой для 2SB1417A-P является транзистор 2SD2137A-P c n-p-n структурой.
