Транзистор 2SB1417-Q

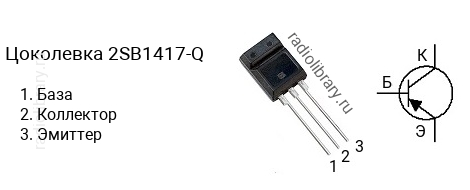

Цоколевка транзистора 2SB1417-Q

Цоколевка транзистора 2SB1417-Q (маркируется как B1417-Q)

Характеристики транзистора 2SB1417-Q

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: MT-4

Классификация по hFE

Транзисторы серии 2SB1417 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1417-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SB1417-P - в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SB1417-Q часто наносится без первой цифры и буквы, т.е. маркируется как "B1417-Q".

Комплементарная пара

Комплементарной парой для 2SB1417-Q является транзистор 2SD2137-Q c n-p-n структурой.

Аналоги

Транзистор 2SB1417-Q можно заменить на 2SB1417A, 2SB1417A-Q
