Транзистор 2SA564

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -25 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.05 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 65 до 700
• Граничная частота коэффициента передачи тока: 80 МГц

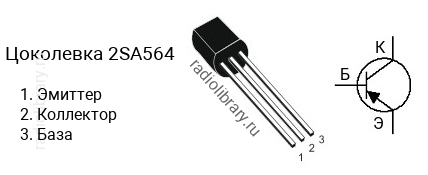

• Корпус: TO-92

Транзисторы серии 2SA564 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA564-O имеет коэффициент усиления в диапазоне от 65 до 130, 2SA564-P - в диапазоне от 90 до 180, 2SA564-Q - в диапазоне от 130 до 260, 2SA564-R - в диапазоне от 180 до 360, 2SA564-S - в диапазоне от 260 до 520, 2SA564-T - в диапазоне от 360 до 700.Обозначение на корпусе транзистора 2SA564 часто наносится без первой цифры и буквы, т.е. маркируется как "A564".Комплементарной парой для 2SA564 является транзистор 2SC828 c p-n-p структурой.Транзистор 2SA564 можно заменить на 2SA564A, 2SA628, KSA733C, KTA1279, MPS3638, PN3638
