Транзистор 2SA510-R

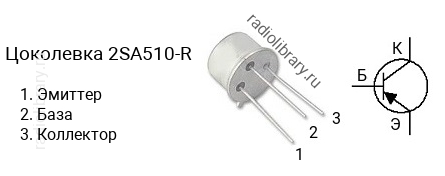

Цоколевка транзистора 2SA510-R

Цоколевка транзистора 2SA510-R (маркируется как A510-R)

Характеристики транзистора 2SA510-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 90
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SA510 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA510-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SA510-O - в диапазоне от 50 до 150.

Маркировка

Обозначение на корпусе транзистора 2SA510-R часто наносится без первой цифры и буквы, т.е. маркируется как "A510-R".

Комплементарная пара

Комплементарной парой для 2SA510-R является транзистор 2SC510-R c n-p-n структурой.
