Транзистор 2SA504-GR

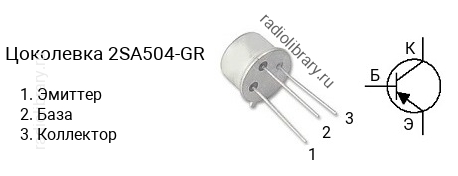

Цоколевка транзистора 2SA504-GR

Цоколевка транзистора 2SA504-GR (маркируется как A504-GR)

Характеристики транзистора 2SA504-GR

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.6 А
  • Рассеиваемая мощность коллектора, не более: 6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SA504 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA504-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SA504-O - в диапазоне от 50 до 150, 2SA504-GR - в диапазоне от 100 до 300.

Маркировка

Обозначение на корпусе транзистора 2SA504-GR часто наносится без первой цифры и буквы, т.е. маркируется как "A504-GR".

Комплементарная пара

Комплементарной парой для 2SA504-GR является транзистор 2SC504-GR c n-p-n структурой.

Аналоги

Транзистор 2SA504-GR можно заменить на 2N2905, 2N2905A, 2N3635, 2N3637, 2SA503, 2SA503-GR
