Транзистор 2SA2223A-R

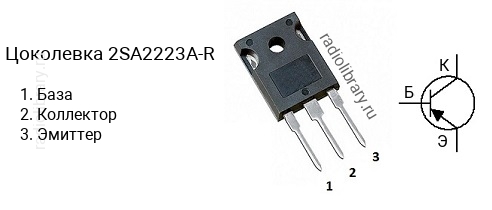

Цоколевка транзистора 2SA2223A-R

Цоколевка транзистора 2SA2223A-R (маркируется как A2223A-R)

Характеристики транзистора 2SA2223A-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -260 В
  • Напряжение коллектор-база, не более: -260 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 160 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 35 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SA2223A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA2223A-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SA2223A-O - в диапазоне от 50 до 100, 2SA2223A-Y - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SA2223A-R часто наносится без первой цифры и буквы, т.е. маркируется как "A2223A-R".

Комплементарная пара

Комплементарной парой для 2SA2223A-R является транзистор 2SC6145A-R c n-p-n структурой.
