Транзистор 2SA1987-R

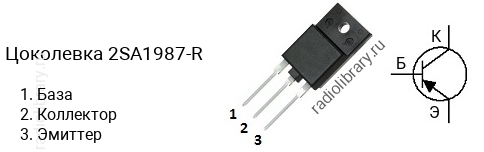

Цоколевка транзистора 2SA1987-R

Цоколевка транзистора 2SA1987-R (маркируется как A1987-R)

Характеристики транзистора 2SA1987-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -230 В
  • Напряжение коллектор-база, не более: -230 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 180 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 100
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SA1987 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1987-R имеет коэффициент усиления в диапазоне от 55 до 100, 2SA1987-O - в диапазоне от 80 до 160.

Маркировка

Обозначение на корпусе транзистора 2SA1987-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1987-R".

Комплементарная пара

Комплементарной парой для 2SA1987-R является транзистор 2SC5359-R c n-p-n структурой.
