Транзистор 2SA1539-F

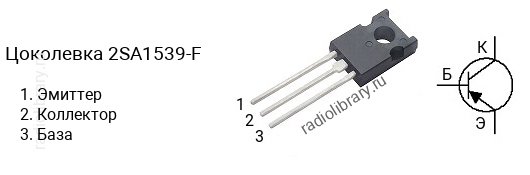

Цоколевка транзистора 2SA1539-F

Цоколевка транзистора 2SA1539-F (маркируется как A1539-F)

Характеристики транзистора 2SA1539-F

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -3 V
  • Ток коллектора, не более: -0.3 А
  • Рассеиваемая мощность коллектора, не более: 8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 400 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1539 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1539-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1539-D - в диапазоне от 60 до 120, 2SA1539-E - в диапазоне от 100 до 200, 2SA1539-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1539-F часто наносится без первой цифры и буквы, т.е. маркируется как "A1539-F".

Комплементарная пара

Комплементарной парой для 2SA1539-F является транзистор 2SC3954-F c n-p-n структурой.

Аналоги

Транзистор 2SA1539-F можно заменить на 2SA1507
