Транзистор 2SA1535A

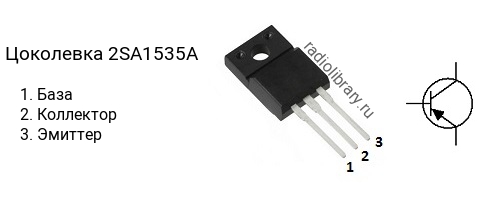

Цоколевка транзистора 2SA1535A

Цоколевка транзистора 2SA1535A (маркируется как A1535A)

Характеристики транзистора 2SA1535A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 220
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SA1535A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1535A-Q имеет коэффициент усиления в диапазоне от 90 до 155, 2SA1535A-R - в диапазоне от 130 до 220.

Маркировка

Обозначение на корпусе транзистора 2SA1535A часто наносится без первой цифры и буквы, т.е. маркируется как "A1535A".

Комплементарная пара

Комплементарной парой для 2SA1535A является транзистор 2SC3944A c n-p-n структурой.

Аналоги

Транзистор 2SA1535A можно заменить на 2SA1006, 2SA1006A, 2SA1006B, 2SA1306A, 2SA1306B, 2SA1668, 2SA1859A, 2SA913A, 2SA968A, 2SA968B, 2SB940A, KTA1659A, KTA968A, KTB1369, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G
