Транзистор 2SA1507-S

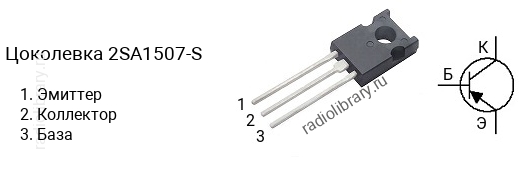

Цоколевка транзистора 2SA1507-S

Цоколевка транзистора 2SA1507-S (маркируется как A1507-S)

Характеристики транзистора 2SA1507-S

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 140 до 280
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1507 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1507-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1507-S - в диапазоне от 140 до 280, 2SA1507-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1507-S часто наносится без первой цифры и буквы, т.е. маркируется как "A1507-S".

Комплементарная пара

Комплементарной парой для 2SA1507-S является транзистор 2SC3902-S c n-p-n структурой.
