Транзистор 2SA1479-D

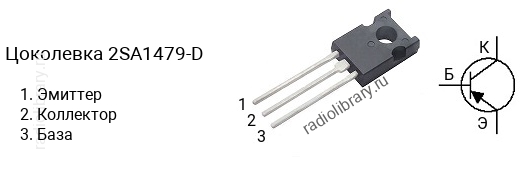

Цоколевка транзистора 2SA1479-D

Цоколевка транзистора 2SA1479-D (маркируется как A1479-D)

Характеристики транзистора 2SA1479-D

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -300 В
  • Напряжение коллектор-база, не более: -300 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 7 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 70 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1479 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1479-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1479-D - в диапазоне от 60 до 120, 2SA1479-E - в диапазоне от 100 до 200, 2SA1479-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1479-D часто наносится без первой цифры и буквы, т.е. маркируется как "A1479-D".

Комплементарная пара

Комплементарной парой для 2SA1479-D является транзистор 2SC3789-D c n-p-n структурой.

Аналоги

Транзистор 2SA1479-D можно заменить на 2SA1480, 2SA1480-D
