Транзистор 2SA1376A-K

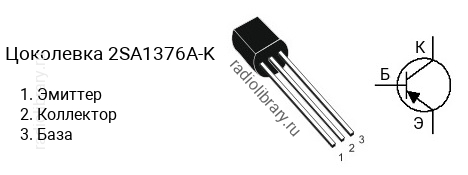

Цоколевка транзистора 2SA1376A-K

Цоколевка транзистора 2SA1376A-K (маркируется как A1376A-K)

Характеристики транзистора 2SA1376A-K

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -200 В
  • Напряжение коллектор-база, не более: -200 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1376A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1376A-L имеет коэффициент усиления в диапазоне от 135 до 270, 2SA1376A-K - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1376A-K часто наносится без первой цифры и буквы, т.е. маркируется как "A1376A-K".

Комплементарная пара

Комплементарной парой для 2SA1376A-K является транзистор 2SC3478A-K c n-p-n структурой.

Аналоги

Транзистор 2SA1376A-K можно заменить на 2SA1972, KTA1279
