Транзистор 2SA1376-U

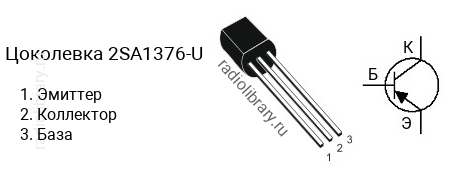

Цоколевка транзистора 2SA1376-U

Цоколевка транзистора 2SA1376-U (маркируется как A1376-U)

Характеристики транзистора 2SA1376-U

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -200 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 300 до 600
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1376 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1376-L имеет коэффициент усиления в диапазоне от 135 до 270, 2SA1376-K - в диапазоне от 200 до 400, 2SA1376-U - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SA1376-U часто наносится без первой цифры и буквы, т.е. маркируется как "A1376-U".

Комплементарная пара

Комплементарной парой для 2SA1376-U является транзистор 2SC3478-U c n-p-n структурой.

Аналоги

Транзистор 2SA1376-U можно заменить на KTA1279
