Транзистор 2SA1360-O

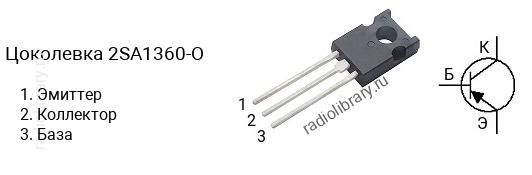

Цоколевка транзистора 2SA1360-O

Цоколевка транзистора 2SA1360-O (маркируется как A1360-O)

Характеристики транзистора 2SA1360-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.05 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 160
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1360 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1360-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SA1360-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1360-O часто наносится без первой цифры и буквы, т.е. маркируется как "A1360-O".

Комплементарная пара

Комплементарной парой для 2SA1360-O является транзистор 2SC3423-O c n-p-n структурой.

Аналоги

Транзистор 2SA1360-O можно заменить на 2SA1478, 2SA1479, 2SA1480, 2SA1540, 2SA1541
