Транзистор 2SA1359-Y

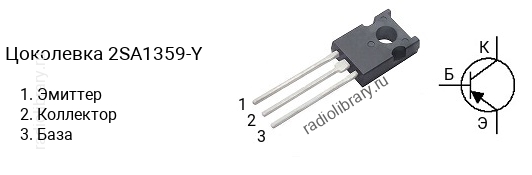

Цоколевка транзистора 2SA1359-Y

Цоколевка транзистора 2SA1359-Y (маркируется как A1359-Y)

Характеристики транзистора 2SA1359-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1359 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1359-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SA1359-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1359-Y часто наносится без первой цифры и буквы, т.е. маркируется как "A1359-Y".

Комплементарная пара

Комплементарной парой для 2SA1359-Y является транзистор 2SC3422-Y c n-p-n структурой.
