Транзистор 2SA1356

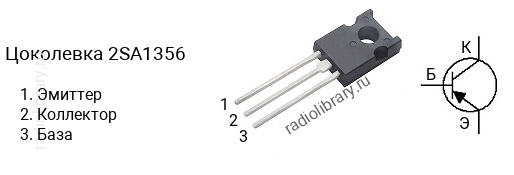

Цоколевка транзистора 2SA1356

Цоколевка транзистора 2SA1356 (маркируется как A1356)

Характеристики транзистора 2SA1356

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1356 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1356-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1356-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1356 часто наносится без первой цифры и буквы, т.е. маркируется как "A1356".

Комплементарная пара

Комплементарной парой для 2SA1356 является транзистор 2SC3419 c n-p-n структурой.
