Транзистор 2SA1356-O

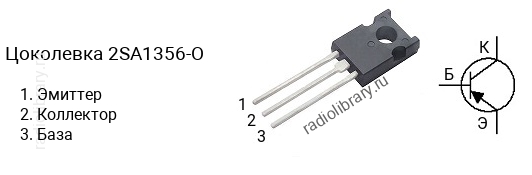

Цоколевка транзистора 2SA1356-O

Цоколевка транзистора 2SA1356-O (маркируется как A1356-O)

Характеристики транзистора 2SA1356-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1356 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1356-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1356-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1356-O часто наносится без первой цифры и буквы, т.е. маркируется как "A1356-O".

Комплементарная пара

Комплементарной парой для 2SA1356-O является транзистор 2SC3419-O c n-p-n структурой.
