Транзистор 2SA1312-GR

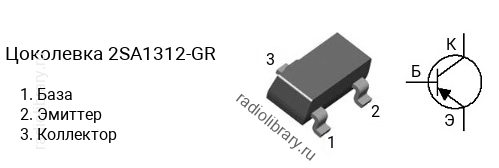

Цоколевка транзистора 2SA1312-GR

Цоколевка транзистора 2SA1312-GR

Характеристики транзистора 2SA1312-GR

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SA1312 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1312-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SA1312-BL - в диапазоне от 350 до 700.

Комплементарная пара

Комплементарной парой для 2SA1312-GR является транзистор 2SC3324-GR c n-p-n структурой.

Аналоги

Транзистор 2SA1312-GR можно заменить на 2SA1163, 2SA1163-GR, FMMTA92, KST92, KST93, MMBTA92, PBHV9040T, PBHV9115T, PMBTA92
