Транзистор 2SA1300-BL

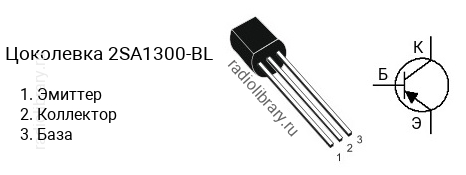

Цоколевка транзистора 2SA1300-BL

Цоколевка транзистора 2SA1300-BL (маркируется как A1300-BL)

Характеристики транзистора 2SA1300-BL

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -20 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 300 до 600
  • Граничная частота коэффициента передачи тока: 140 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1300 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1300-Y имеет коэффициент усиления в диапазоне от 140 до 280, 2SA1300-GR - в диапазоне от 200 до 400, 2SA1300-BL - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SA1300-BL часто наносится без первой цифры и буквы, т.е. маркируется как "A1300-BL".

Аналоги

Транзистор 2SA1300-BL можно заменить на 2SA1282A
