Транзистор 2SA1207-R

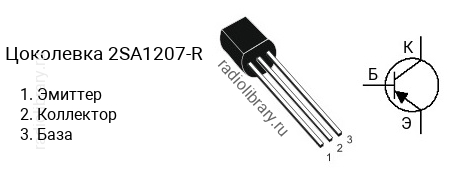

Цоколевка транзистора 2SA1207-R

Цоколевка транзистора 2SA1207-R (маркируется как A1207-R)

Характеристики транзистора 2SA1207-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.07 А
  • Рассеиваемая мощность коллектора, не более: 0.6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1207 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1207-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1207-S - в диапазоне от 140 до 280, 2SA1207-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1207-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1207-R".

Комплементарная пара

Комплементарной парой для 2SA1207-R является транзистор 2SC2909-R c n-p-n структурой.

Аналоги

Транзистор 2SA1207-R можно заменить на 2SA1018, 2SA1018R, 2SA1208, 2SA1208-R, 2SA1319, 2SA1319-R, 2SA1370, 2SA1370-E, 2SA1371, 2SA1371-E, 2SA1624, 2SA1624-E, 2SA1625, 2SA1625-K, 2SA1767, 2SA1767R, 2SA879, 2SA879-R, 2SB1221, 2SB1221-R, KSA1625, KSA1625-K, KTA1277, KTA1277Y, KTA1279
