Транзистор 2SA1175-HF

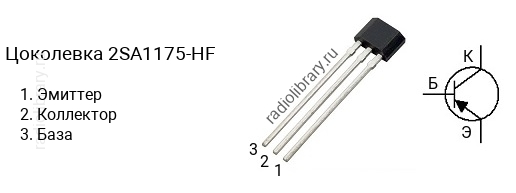

Цоколевка транзистора 2SA1175-HF

Цоколевка транзистора 2SA1175-HF (маркируется как A1175-HF)

Характеристики транзистора 2SA1175-HF

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 170 до 270
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SA1175 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1175-RF имеет коэффициент усиления в диапазоне от 110 до 180, 2SA1175-JF - в диапазоне от 135 до 220, 2SA1175-HF - в диапазоне от 170 до 270, 2SA1175-FF - в диапазоне от 200 до 320, 2SA1175-EF - в диапазоне от 250 до 400, 2SA1175-KF - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SA1175-HF часто наносится без первой цифры и буквы, т.е. маркируется как "A1175-HF".

Комплементарная пара

Комплементарной парой для 2SA1175-HF является транзистор 2SC2785-HF c n-p-n структурой.

Аналоги

Транзистор 2SA1175-HF можно заменить на 2SA1317, 2SA1317-S
