Транзистор 2SA1156N

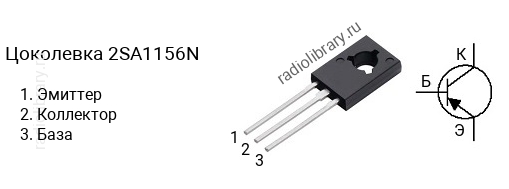

Цоколевка транзистора 2SA1156N

Цоколевка транзистора 2SA1156N (маркируется как A1156N)

Характеристики транзистора 2SA1156N

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -400 В
  • Напряжение коллектор-база, не более: -400 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 60
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA1156 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1156N имеет коэффициент усиления в диапазоне от 30 до 60, 2SA1156M - в диапазоне от 40 до 80, 2SA1156L - в диапазоне от 60 до 120, 2SA1156K - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SA1156N часто наносится без первой цифры и буквы, т.е. маркируется как "A1156N".

Комплементарная пара

Комплементарной парой для 2SA1156N является транзистор 2SC2752M c n-p-n структурой.

Аналоги

Транзистор 2SA1156N можно заменить на KSA1156, KSA1156N
