Транзистор 2SA1030B

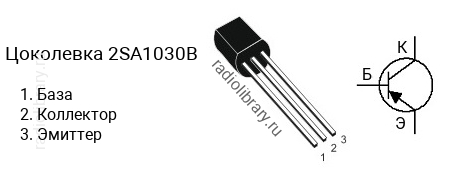

Цоколевка транзистора 2SA1030B

Цоколевка транзистора 2SA1030B (маркируется как A1030B)

Характеристики транзистора 2SA1030B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -55 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 230 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1030 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1030B имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1030C - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1030B часто наносится без первой цифры и буквы, т.е. маркируется как "A1030B".

Комплементарная пара

Комплементарной парой для 2SA1030B является транзистор 2SC2308B c n-p-n структурой.
