Транзистор 2SA1016KH

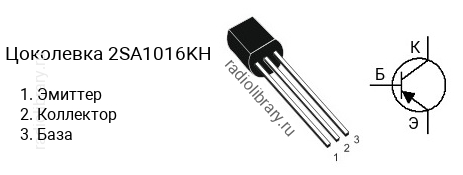

Цоколевка транзистора 2SA1016KH

Цоколевка транзистора 2SA1016KH (маркируется как A1016KH)

Характеристики транзистора 2SA1016KH

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 480 до 960
  • Граничная частота коэффициента передачи тока: 110 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1016K делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1016KF имеет коэффициент усиления в диапазоне от 160 до 320, 2SA1016KG - в диапазоне от 280 до 560, 2SA1016KH - в диапазоне от 480 до 960.

Маркировка

Обозначение на корпусе транзистора 2SA1016KH часто наносится без первой цифры и буквы, т.е. маркируется как "A1016KH".

Комплементарная пара

Комплементарной парой для 2SA1016KH является транзистор 2SC2326KH c n-p-n структурой.

Аналоги

Транзистор 2SA1016KH можно заменить на KTA1279
