Транзистор 2N2219

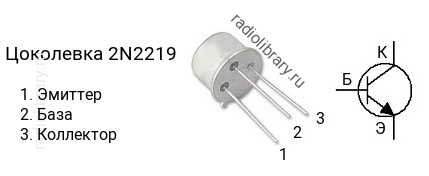

Цоколевка транзистора 2N2219

Цоколевка транзистора 2N2219

Характеристики транзистора 2N2219

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-39

Комплементарная пара

Комплементарной парой для 2N2219 является транзистор 2N2905 c p-n-p структурой.

Аналоги

Транзистор 2N2219 можно заменить на 2N2219A, 2N3019, 2N3107, 2N3109, 2N4032, 2N4033, NTE123
