Транзистор 2DA1213Y

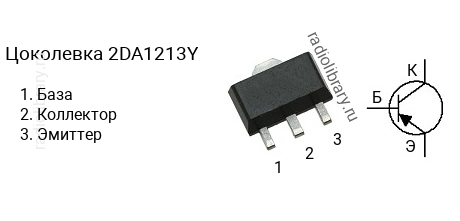

Цоколевка транзистора 2DA1213Y

Цоколевка транзистора 2DA1213Y

Характеристики транзистора 2DA1213Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 160 МГц
  • Корпус: SOT-89

Классификация по hFE

Транзисторы серии 2DA1213 делятся на несколько групп по коэффициенту усиления. Транзистор 2DA1213O имеет коэффициент усиления в диапазоне от 70 до 140, 2DA1213Y - в диапазоне от 120 до 240.

Аналоги

Транзистор 2DA1213Y можно заменить на 2SA1213, 2SA1213-Y, 2STF2550
