Транзистор KTD1047B-Y

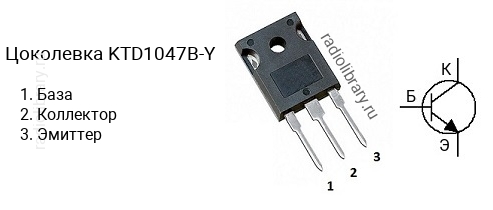

Цоколевка транзистора KTD1047B-Y

Цоколевка транзистора KTD1047B-Y

Характеристики транзистора KTD1047B-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 140 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии KTD1047B делятся на несколько групп по коэффициенту усиления. Транзистор KTD1047B-O имеет коэффициент усиления в диапазоне от 60 до 120, KTD1047B-Y - в диапазоне от 100 до 200.

Аналоги

Транзистор KTD1047B-Y можно заменить на 2SC3320, 2SD1047, 2SD1047-E, 2SD1313, 2SD1717, 2SD1717-P, 2SD1718, 2SD1718-P, KTD1047, KTD1047-Y, MJL4281A, MJL4281AG
