Транзистор KTC815-O

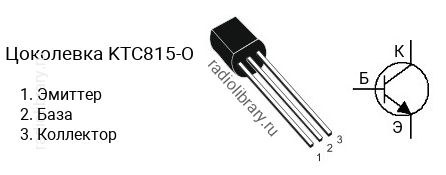

Цоколевка транзистора KTC815-O

Цоколевка транзистора KTC815-O

Характеристики транзистора KTC815-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTC815 делятся на несколько групп по коэффициенту усиления. Транзистор KTC815-O имеет коэффициент усиления в диапазоне от 70 до 240, KTC815-Y - в диапазоне от 70 до 240.

Комплементарная пара

Комплементарной парой для KTC815-O является транзистор KTA539-O c p-n-p структурой.

Аналоги

Транзистор KTC815-O можно заменить на 2N5550, 2N5833, 2SC1008, 2SC1009, 2SC1211, 2SC815, BC537, BC538, KSC1008, KSC1009, KSC815, KSP05, KSP06, KSP42, KSP43, MPS6717, MPS6717G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX457
