Транзистор HS945-O

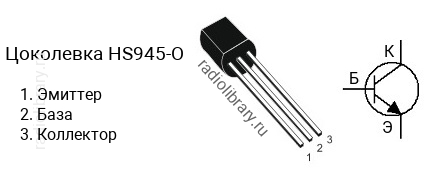

Цоколевка транзистора HS945-O

Цоколевка транзистора HS945-O

Характеристики транзистора HS945-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии HS945 делятся на несколько групп по коэффициенту усиления. Транзистор HS945-O имеет коэффициент усиления в диапазоне от 70 до 140, HS945-Y - в диапазоне от 120 до 240, HS945-GR - в диапазоне от 200 до 400, HS945-BL - в диапазоне от 350 до 700.

Комплементарная пара

Комплементарной парой для HS945-O является транзистор HS733-O c p-n-p структурой.

Аналоги

Транзистор HS945-O можно заменить на 2N5550, 2N5833, 2N6515, 2N6516, 2N6517, 2SC1008, 2SC1008O, 2SC1009, 2SC1009O, 2SC1211, BC537, BC537-10, BC538, BC538-10, KSC1008, KSC1008O, KSC1009, KSC1009O, KSC945, KSC945O, KSP05, KSP06, KSP42, KSP43, KSP44, KSP45, KTC9014, KTC9014A, MPS6717, MPS6717G, MPSA42, MPSA43, MPSA44, MPSA45, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX451, ZTX452, ZTX453, ZTX457
