Транзистор BC338-16

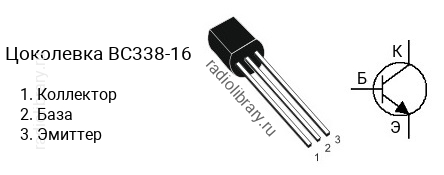

Цоколевка транзистора BC338-16

Цоколевка транзистора BC338-16

Характеристики транзистора BC338-16

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 250
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC338 делятся на несколько групп по коэффициенту усиления. Транзистор BC338-16 имеет коэффициент усиления в диапазоне от 100 до 250, BC338-25 - в диапазоне от 160 до 400, BC338-40 - в диапазоне от 250 до 630.

Комплементарная пара

Комплементарной парой для BC338-16 является транзистор BC328-16 c p-n-p структурой.

Аналоги

Транзистор BC338-16 можно заменить на BC337, BC337-16, BC485, BC485A, BC487, BC487A, BC489, BC489A
