Транзистор BC487

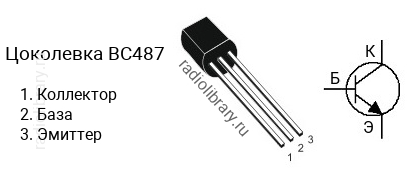

Цоколевка транзистора BC487

Цоколевка транзистора BC487

Характеристики транзистора BC487

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 400
  • Граничная частота коэффициента передачи тока: 75 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC487 делятся на несколько групп по коэффициенту усиления. Транзистор BC487A имеет коэффициент усиления в диапазоне от 100 до 250, BC487B - в диапазоне от 160 до 400, BC487L - в диапазоне от 60 до 150.

Комплементарная пара

Комплементарной парой для BC487 является транзистор BC488 c p-n-p структурой.

Аналоги

Транзистор BC487 можно заменить на BC489
