Транзистор 2SD863-D

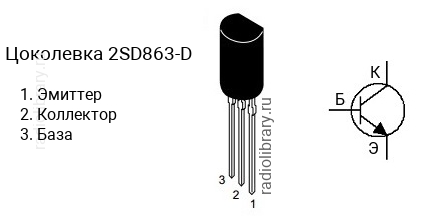

Цоколевка транзистора 2SD863-D

Цоколевка транзистора 2SD863-D (маркируется как D863-D)

Характеристики транзистора 2SD863-D

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SD863 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD863-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD863-E - в диапазоне от 100 до 200, 2SD863-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD863-D часто наносится без первой цифры и буквы, т.е. маркируется как "D863-D".

Комплементарная пара

Комплементарной парой для 2SD863-D является транзистор 2SB764-D c p-n-p структурой.

Аналоги

Транзистор 2SD863-D можно заменить на 2SC2383, 2SC2383R, 2SC3228, 2SC3228-R, 2SC3243, 2SD667, 2SD667A, 2SD667AB, 2SD667B, KSC2383, KSC2383R, KTC3228, KTC3228R, KTD863, KTD863-O
