Транзистор 2SC2383

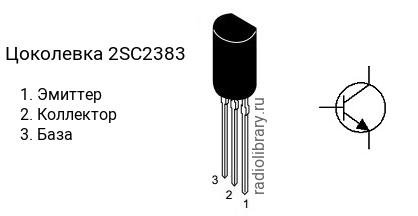

Цоколевка транзистора 2SC2383

Цоколевка транзистора 2SC2383 (маркируется как C2383)

Характеристики транзистора 2SC2383

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2383 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2383R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2383O - в диапазоне от 100 до 200, 2SC2383-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2383 часто наносится без первой цифры и буквы, т.е. маркируется как "C2383".

Комплементарная пара

Комплементарной парой для 2SC2383 является транзистор 2SA1013 c p-n-p структурой.

Аналоги

Транзистор 2SC2383 можно заменить на 2SC3228, KSC2383, KTC3228
