Транзистор 2SD753-B

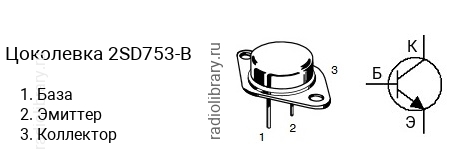

Цоколевка транзистора 2SD753-B

Цоколевка транзистора 2SD753-B (маркируется как D753-B)

Характеристики транзистора 2SD753-B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SD753 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD753-A имеет коэффициент усиления в диапазоне от 35 до 70, 2SD753-B - в диапазоне от 60 до 120, 2SD753-C - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD753-B часто наносится без первой цифры и буквы, т.е. маркируется как "D753-B".

Комплементарная пара

Комплементарной парой для 2SD753-B является транзистор 2SB723-B c p-n-p структурой.

Аналоги

Транзистор 2SD753-B можно заменить на 2N6676, 2N6677, 2N6678, 2SC1586, BUX48, BUX48A, MJ10000, MJ10001, MJ12022
