Транзистор 2SD568-L

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 7 А
• Рассеиваемая мощность коллектора, не более: 40 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120

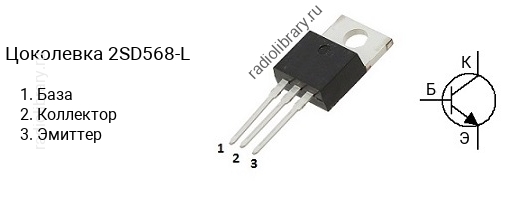

• Корпус: TO-220

Транзисторы серии 2SD568 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD568-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SD568-L - в диапазоне от 60 до 120, 2SD568-K - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SD568-L часто наносится без первой цифры и буквы, т.е. маркируется как "D568-L".Комплементарной парой для 2SD568-L является транзистор 2SB707-O c p-n-p структурой.Транзистор 2SD568-L можно заменить на 2N6292, 2N6292G, 2N6293, 2N6488, 2N6488G, 2SC2334, 2SC2527, 2SC2898, 2SC4242, 2SD1271, 2SD1271-R, 2SD1588, 2SD569, 2SD569-L, 2SD866, 2SD866-R, 2SD866A, 2SD866A-R, BD537, BD543B, BD543C, BD545B, BD545C, BD709, BD711, BD743B, BD743C, BD799, BD801, BD809, BD909, BD911, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDT93, BDT93F, BDT95, BDT95F, BDX77, FJP5200, FJPF5200, KSC2334, KSD1588, KSD568, KSD568-O, KSD569, KSD569-O, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJF15030, MJF15030G, NTE196
