Транзистор 2SC5199O

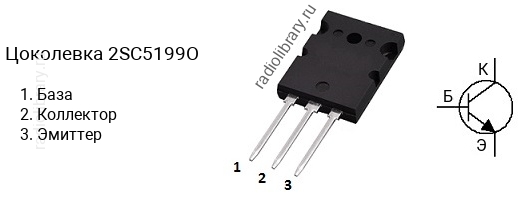

Цоколевка транзистора 2SC5199O

Цоколевка транзистора 2SC5199O (маркируется как C5199O)

Характеристики транзистора 2SC5199O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 120 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 160
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-264

Классификация по hFE

Транзисторы серии 2SC5199 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5199R имеет коэффициент усиления в диапазоне от 55 до 100, 2SC5199O - в диапазоне от 80 до 160.

Маркировка

Обозначение на корпусе транзистора 2SC5199O часто наносится без первой цифры и буквы, т.е. маркируется как "C5199O".

Комплементарная пара

Комплементарной парой для 2SC5199O является транзистор 2SA1942O c p-n-p структурой.

Аналоги

Транзистор 2SC5199O можно заменить на 2SC3280, 2SC3280O, 2SC3281, 2SC3281O, 2SC3320, 2SC3519, 2SC3519A, 2SC3519A-O, 2SC3519A-P, 2SC3519A-Y, 2SC3856, 2SC3907, 2SC5200, 2SC5200N, 2SC5200O, 2SC5242, 2SC5242O, 2SC5358, 2SC5358-O, 2SC5948, 2SC5948-O, 2SC5949, 2SC5949-O, 2SC6011, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SD1313, 2SD1717, 2SD1717-S, 2SD1718, 2SD1718-S, FJA4313, FJA4313O, FJL4315, FJL4315O, KTC5200, KTC5200A, KTC5200AO, KTC5200O, KTC5242, KTC5242A, KTC5242AO, KTC5242O, MJL4281A, MJL4281AG, NTE2328, TTC5200
