Транзистор 2SC2274K-E

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 120 МГц

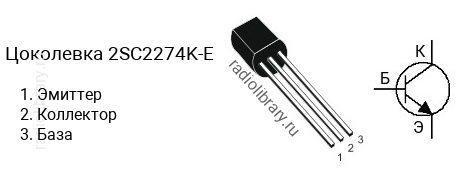

• Корпус: TO-92

Транзисторы серии 2SC2274K делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2274K-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2274K-E - в диапазоне от 100 до 200, 2SC2274K-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC2274K-E часто наносится без первой цифры и буквы, т.е. маркируется как "C2274K-E".Комплементарной парой для 2SC2274K-E является транзистор 2SA984K-E c p-n-p структурой.Транзистор 2SC2274K-E можно заменить на 2N5551C, 2N6517C, 2SC2235, 2SC2383, 2SC2383O, 2SC3228, 2SC3228-O, 2SC3244, 2SC3332, 2SC3332-R, 2SD438, 2SD438-E, 2SD667, 2SD667A, 2SD667AC, 2SD667C, KSC1009C, KSC2316, KSC2383, KSC2383O, KTC1027, KTC1027-O, KTC1027-Y, KTC3228, KTC3228O
