Транзистор 2SC2240-GR

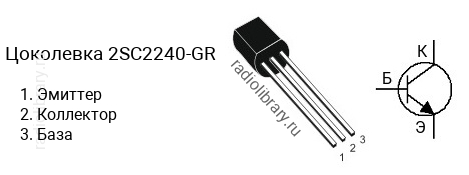

Цоколевка транзистора 2SC2240-GR

Цоколевка транзистора 2SC2240-GR (маркируется как C2240-GR)

Характеристики транзистора 2SC2240-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2240 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2240-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SC2240-BL - в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC2240-GR часто наносится без первой цифры и буквы, т.е. маркируется как "C2240-GR".

Комплементарная пара

Комплементарной парой для 2SC2240-GR является транзистор 2SA970-GR c p-n-p структурой.

Аналоги

Транзистор 2SC2240-GR можно заменить на 2SC2230, 2SC2230-GR, 2SC2230A, 2SC2230A-GR, 2SC3200, 2SC3200-GR, 2SC3245, 2SC3245A, 2SC3332, 2SC3332-T, 2SC3478, 2SC3478-K, 2SC3478A, 2SC3478A-K, KSC1009C, KSC1009CG, KTC3200, KTC3200GR
