Транзистор 2SC3200

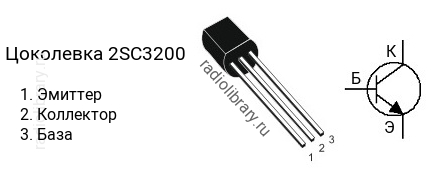

Цоколевка транзистора 2SC3200

Цоколевка транзистора 2SC3200 (маркируется как C3200)

Характеристики транзистора 2SC3200

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 700
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-92

Маркировка

Обозначение на корпусе транзистора 2SC3200 часто наносится без первой цифры и буквы, т.е. маркируется как "C3200".

Аналоги

Транзистор 2SC3200 можно заменить на 2SC2240, KTC3200
