Транзистор 2SB561

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -20 В
• Напряжение коллектор-база, не более: -25 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.7 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 85 до 240
• Граничная частота коэффициента передачи тока: 350 МГц

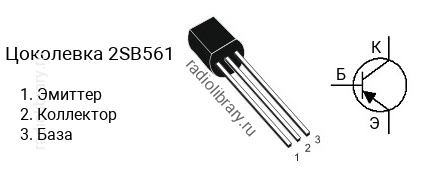

• Корпус: TO-92

Транзисторы серии 2SB561 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB561-B имеет коэффициент усиления в диапазоне от 85 до 170, 2SB561-C - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SB561 часто наносится без первой цифры и буквы, т.е. маркируется как "B561".Комплементарной парой для 2SB561 является транзистор 2SD467 c n-p-n структурой.Транзистор 2SB561 можно заменить на 2SA1020, 2SA1275, 2SA1283, 2SA1315, 2SA1534, 2SA1534A, 2SA683, 2SA684, 2SA935, 2SA965, 2SB560, 2SB562, 2SB621, 2SB621A, 2SB647, 2SB698, 2SB764, KSA1013, KSA708C, KSA709C, KSA916, KSA931, KSB564AC, KTA1023, KTA1023-O, KTA1023-Y, KTA1275, KTA1281, KTA1283, KTB764
