Транзистор 2SB698

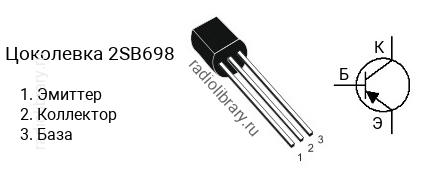

Цоколевка транзистора 2SB698

Цоколевка транзистора 2SB698 (маркируется как B698)

Характеристики транзистора 2SB698

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -25 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 560
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SB698 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB698-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB698-E - в диапазоне от 100 до 200, 2SB698-F - в диапазоне от 160 до 320, 2SB698-G - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SB698 часто наносится без первой цифры и буквы, т.е. маркируется как "B698".

Комплементарная пара

Комплементарной парой для 2SB698 является транзистор 2SD734 c n-p-n структурой.

Аналоги

Транзистор 2SB698 можно заменить на 2SB560
