Транзистор 2SB1221-R

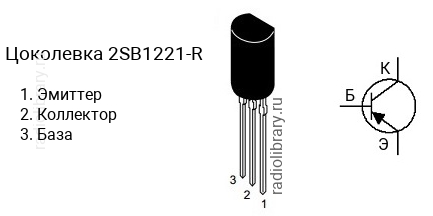

Цоколевка транзистора 2SB1221-R

Цоколевка транзистора 2SB1221-R (маркируется как B1221-R)

Характеристики транзистора 2SB1221-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -200 В
  • Напряжение коллектор-база, не более: -250 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.07 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 220
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB1221 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1221-Q имеет коэффициент усиления в диапазоне от 60 до 150, 2SB1221-R - в диапазоне от 100 до 220.

Маркировка

Обозначение на корпусе транзистора 2SB1221-R часто наносится без первой цифры и буквы, т.е. маркируется как "B1221-R".

Комплементарная пара

Комплементарной парой для 2SB1221-R является транзистор 2SC3941-R c n-p-n структурой.

Аналоги

Транзистор 2SB1221-R можно заменить на 2SA1018, 2SA1018R, 2SA1371, 2SA1624, 2SA1767, 2SA1767R, 2SA879, 2SA879-R, KTA1279
