Транзистор 2SA1371

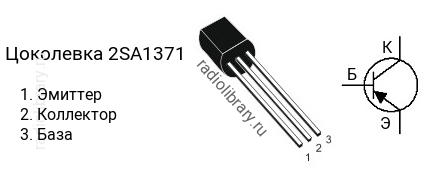

Цоколевка транзистора 2SA1371

Цоколевка транзистора 2SA1371 (маркируется как A1371)

Характеристики транзистора 2SA1371

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -300 В
  • Напряжение коллектор-база, не более: -300 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 320
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Маркировка

Обозначение на корпусе транзистора 2SA1371 часто наносится без первой цифры и буквы, т.е. маркируется как "A1371".

Комплементарная пара

Комплементарной парой для 2SA1371 является транзистор 2SC3468 c n-p-n структурой.

Аналоги

Транзистор 2SA1371 можно заменить на KTA1279
