Транзистор 2SB1205-T

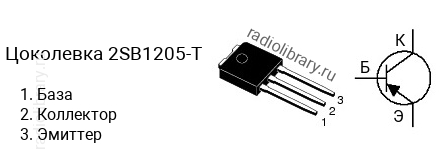

Цоколевка транзистора 2SB1205-T

Цоколевка транзистора 2SB1205-T (маркируется как B1205-T)

Характеристики транзистора 2SB1205-T

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -25 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 320 МГц
  • Корпус: TO-251

Классификация по hFE

Транзисторы серии 2SB1205 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1205-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SB1205-S - в диапазоне от 140 до 280, 2SB1205-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SB1205-T часто наносится без первой цифры и буквы, т.е. маркируется как "B1205-T".

Комплементарная пара

Комплементарной парой для 2SB1205-T является транзистор 2SD1805-T c n-p-n структурой.

Аналоги

Транзистор 2SB1205-T можно заменить на 2SA2039, 2SA2040, 2SA2169, 2SB1203, 2SB1203-T, 2SB1204, 2SB1204-T
